- 產品概述
- 技術參數

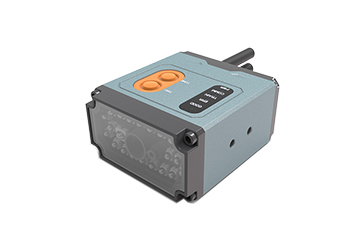

SOLDIER160集成了以太網接口，RS232 端口以及 USB 端口，并支持 IO 端口輸入輸出，滿足用戶不同應用環境下的多種接口配置需求，是應用在電子、汽配，金屬制造業，新能源等行業的理想產品。
◆ 優越的DPM解碼能力
采用新一代工業解碼算法，對鐳雕、打點等直接元件標識（DPM）條碼都具有強大的解碼能力。
◆ 豐富的I/O接口
通過I/O拓展接口輕松實現外部觸發掃碼，并可控制外部設備，如照明、指示燈、蜂鳴器等，是低成本自動化的優先選擇。
◆ 創新的雙光源照明系統
提供紅色環形光源與白色點光源，可以根據場景進行成像區域配光，滿足不同的材質（如反光）、形態（曲面）、背景與條碼顏色的各類復雜的掃碼需求。優越的解碼能力與光源設計確保了高速的移動讀碼能力。
◆ 高防護等級與緊湊尺寸
具備IP65防護等級，小尺寸設計，適合于環境復雜以及較為緊湊的工業環境中。
|
掃描性能
|
圖像傳感器 |
|
CMOS |
|||
|
像素 |
|
1280 × 960 |
||||
|
照明 |
|
紅色環形光源/白色點光源 |
||||
|
對焦 |
|
單點激光650nm |
||||
|
識讀碼制 |
2D |
QR Code, Data Matrix,?PDF417 |
||||
|
1D
|
EAN-13,EAN-8,UPC-A,UPC-E,ISSN,ISBN,Codabar,Code128,Code93, ITF-6,ITF-14,Interleaved 2 of 5,Industrial 2 of 5,Standard 2 of 5,Matrix 2 of 5, Code 39,Code 11,MSI-Plessey, Plessey, Deutsche14, Deutsche12. |
|||||
|
識讀精度 |
|
≥4mil |
||||
|
典型識讀景深 |
型號： |
Soldier100-HHD |
Soldier100-HD |
Soldier100-SR |
Soldier100-ER |
|
|
EAN13???13mil |
- |
55~105mm |
55~190mm |
60~300mm |
||
|
Code39 ?5mil |
28~48mm |
55~75mm |
80~170mm |
110~180mm |
||
|
DM 10mil |
25~50mm |
40~85mm |
55~155mm |
100~170mm |
||
|
QR 5.6mil |
33~43mm |
57~67mm |
55~65mm |
- |
||
|
QR 10mil |
25~55mm |
40~80mm |
65~150mm |
- |
||
|
QR?15mil |
30~70mm |
35~100mm |
35~190mm |
50~260mm |
||
|
運動容差 |
|
最高2m/s |
||||
|
條碼靈敏度 |
傾斜 |
±50° |
||||
|
旋轉(tilt) |
360° |
|||||
|
偏轉(skew) |
±60° |
|||||
|
視場角度 |
|
水平38.5°，垂直25.2° |
||||
|
符號反差 |
|
≥25% |
||||
|
機械/ 電氣參數 |
通訊接口 |
|
RS-232,USB,10M/100M以太網 |
|||
|
外觀尺寸 |
|
45(W)×52(D)×25(H) |
||||
|
重量 |
|
260g |
||||
|
提示方式 |
|
蜂鳴器，指示燈 |
||||
|
工作電壓 |
|
10~30VDC |
||||
|
額定功耗 |
|
紅光1.92W(典型值) ?白光1.68W (典型值) |
||||
|
電流@24V DC |
工作電流 |
紅光80mA(典型值) ??120mA(最大值) |
||||
|
|
|
白光70mA(典型值) ??110mA(最大值) |
||||
|
|
待機電流50mA |
60mA |
||||
|
環境參數 |
工作溫度 |
|
-20℃~+50℃ |
|||
|
存儲溫度 |
|
-40℃~+70℃ |
||||
|
相對濕度 |
|
5%~95%(無凝結) |
||||
|
靜電防護 |
|
±16kV(空氣放電)?±8kV（直接放電） |
||||
|
防護等級 |
|
IP65 |
||||
|
國際認證 |
|
|||||
|
配件列表
|
數據線 |
以太網線 |
以太網數據線，用來連接本機和網絡端口 |
|||
|
USB+RS232+I/0端子 |
三合一數據線，用來連接本機和I/0輸入輸出 |
|||||
|
適配器 |
輸入100~240V ?輸出DC 24V/1.5A |
|||||
